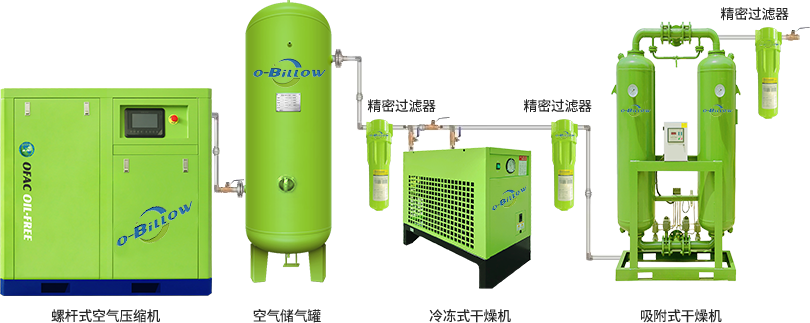

一個完整的壓縮空氣系統一般包括空壓機，儲氣罐，干燥機和過濾器以及管道等部件，各個組件之間的連接至關重要。這篇文章以?shī)W夫科風冷式無油螺桿空壓機系統為例，為大家詳細介紹無油水潤滑空氣壓縮系統是如何連接的。

1.風冷式螺桿空壓機

作用：生產壓縮空氣。它是整個系統的核心，負責將大氣中的空氣壓縮至所需壓力。

2.儲氣罐

作用：儲存壓縮空氣，平衡系統壓力，避免空壓機頻繁加卸載。儲氣罐能夠存儲一定量的壓縮空氣，當系統需求增加時，可以迅速補充，減少空壓機的啟動次數，延長其使用壽命。

3.初級精密過濾器

作用：初步過濾壓縮空氣中的水分和雜質。精密過濾器能夠有效地去除空氣中的塵埃、油霧和其他微小顆粒，確保壓縮空氣的清潔度。

4.吸干機&冷干機

作用：去除壓縮空氣中的水分，提高壓力露點。吸干機通過吸附劑（如活性炭）吸附空氣中的水分，而冷干機則通過降低空氣溫度使水分凝結并排出。

特別注意：一般一套壓縮系統中有一臺冷干機或吸干機就足夠，對壓縮空氣壓力露點要求較高的可以兩個都配。

5.三級精密過濾器

作用：最后進一步去除壓縮空氣中的雜質。經過一級過濾和干燥處理后，三級過濾器能夠進一步去除可能殘留的微小顆粒和水分，確保輸出空氣的純凈度。

6.管道系統

作用：連接各個組件，確保壓縮空氣能夠順暢地流動。管道系統需要選擇合適的材質和直徑，以減少壓力損失和能量浪費。

管道系統采用焊接、法蘭連接或卡箍連接等方式，確保連接緊密、無泄漏。同時，管道布局應合理，減少?gòu)濐^和阻力點，提高系統效率。

如果系統采用水冷式螺桿空壓機，則需要額外連接水塔或冷卻水系統，以確保空壓機的正常運行和散熱。

在安裝和調試過程中，應確保所有組件的連接牢固、無泄漏，并定期進行維護和保養，以確保系統的穩定運行和延長使用壽命。
